Токарный станок 16К25
Токарно-винторезный станок 16К25

Обозначение Токарно-винторезный станок 16К25:

Цифра 1: токарный станок
Цифра 6: токарно-винторезный станок
К: модернизация базовой модели
Цифра 25: высота центров 250мм

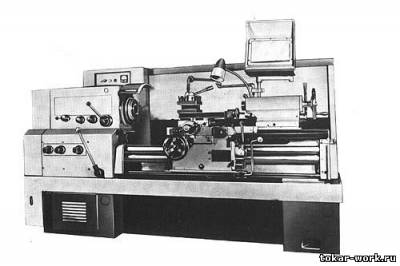

Общий вид Токарно-винторезный станок 16К25:



Назначение Токарно-винторезный станок 16К25:

Универсальный токарно-винторезный станок 16К25 предназначен для выполнения токарных работ. Станок спроектирован на базе станка 16К20 с модификацией для обработки диаметров изделий до 500мм. Станок изготавливается в двух модификациях: наибольшая длина обрабатываемой заготовки до 2000мм и с наибольшей длиной обрабатываемой заготовки 710мм. Станок 16К25 используется в мелко серийном или единичном производстве.

Технические характеристики Токарно-винторезный станок 16К25:


Класс точности – Н

Наибольшая длина обрабатываемой заготовки – 710мм

Высота оси центров над плоскими направляющими станины – 250мм

Частота вращения шпинделя – 12,5…1600об/мин

Подача:
Продольная – 0,05…2,8мм/об
Поперечная – 0,025…1,4мм/об

Наибольшее усилие механизма подач:

Продольное перемещение:
На упоре – 7845Н
На резце – 5884Н

Поперечное перемещение:
На упоре – 4510Н
На резце – 3530Н

Наибольший диаметр заготовки:
Над станиной – 500мм
Над поперечными салазками суппорта – 290мм
При установки в отверстии шпинделя – 53мм

Наибольшая длина обтачивания – 645мм

Пределы шагов нарезаемых резьб:
Метрическая – 0,5…112мм
Дюймовая (число ниток на дюйм 1”) – 56…0,5мм
Модульная (модуль) – 0,5…112мм
Питчевая (питч) – 56…0,5мм

Максимальная масса изделия:
В патроне – 300кг
В центрах – 650кг

Двигатель главного привода:
Мощность – 11кВт
Частота вращения – 1460об/мин

Габариты: длина, ширина, высота – 2505х1240х1500

Масса станка – 2925кг
