Токарный станок 16К20
Токарно-винторезный станок 16К20



Обозначение Токарно-винторезный станок 16К20:

Цифра 1: токарный станок
Цифра 6: токарно-винторезный станок
К: модернизация базовой модели
Цифра 20: высота центров 200мм

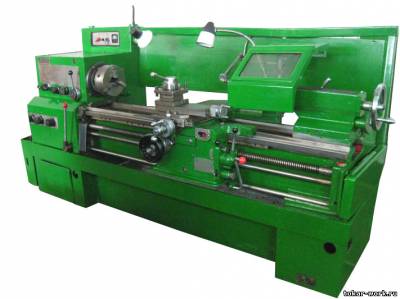

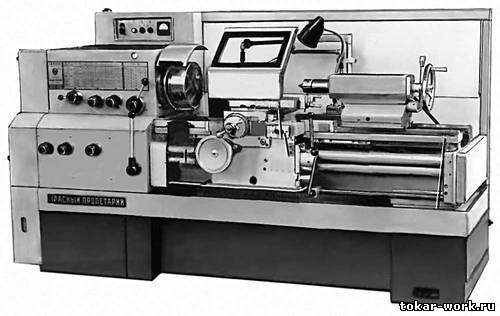

Общий вид Токарно-винторезный станок 16К20:



Назначение Токарно-винторезный станок 16К20:

Старенькая безотказная кашка, такое название получила среди рабочих.
Универсальный токарно-винторезный станок 16К20 предназначен для токарных работ: нарезание различных резьб резцами, плашками, метчиками, точение наружных и внутренних поверхностей, конусов, обработка сложных профилей, установка различных приспособлений для точения корпусов и многое другое.

Станок 16К20 изготавливается в четырех исполнениях с расстоянием между центрами 710, 1000, 1400 и 2000мм.

Технические характеристики Токарно-винторезный станок 16К20:


Класс точности – П

Наибольший диаметр обрабатываемой заготовки:
Над станиной – 400мм
Над поперечными салазками суппорта – 220мм

Наибольший диаметр обрабатываемого прутка проходящего через отверстие шпиндиля – 50мм

Расстояние между центрами – 710, 1000, 1400, 2000мм

Наибольшая длина обтачивания заготовки – 645, 935, 1333, 1935мм

Частота вращения шпинделя – 12,5…1600об/мин

Число скоростей шпинделя – 22

Пределы подач:
Продольная – 0,05…2,8мм/об
Поперечная – 0,025…1,4мм/об

Пределы шагов нарезаемых резьб:
Метрические - 0,5…112мм
Модульные (модуль) – 0,5…112мм
Дюймовые (число ниток на дюйм 1”) – 56…0,5мм
Питчевые (питч) – 56…0,5мм

Электродвигатель главного привода:
Мощность – 10кВт
Частота вращения – 1460об/мин

Габариты: длина, ширина, высота – 2505…3795х1198х1600мм

Масса станка – 3,2т
