Токарный станок 1622
Токарно-винторезный станок 1622 высокой точности

Обозначения Токарный станок 1622:

Цифра 1: токарный станок
Цифра 6: токарно-винторезный станок
Цифра 22: высота центров 2250мм

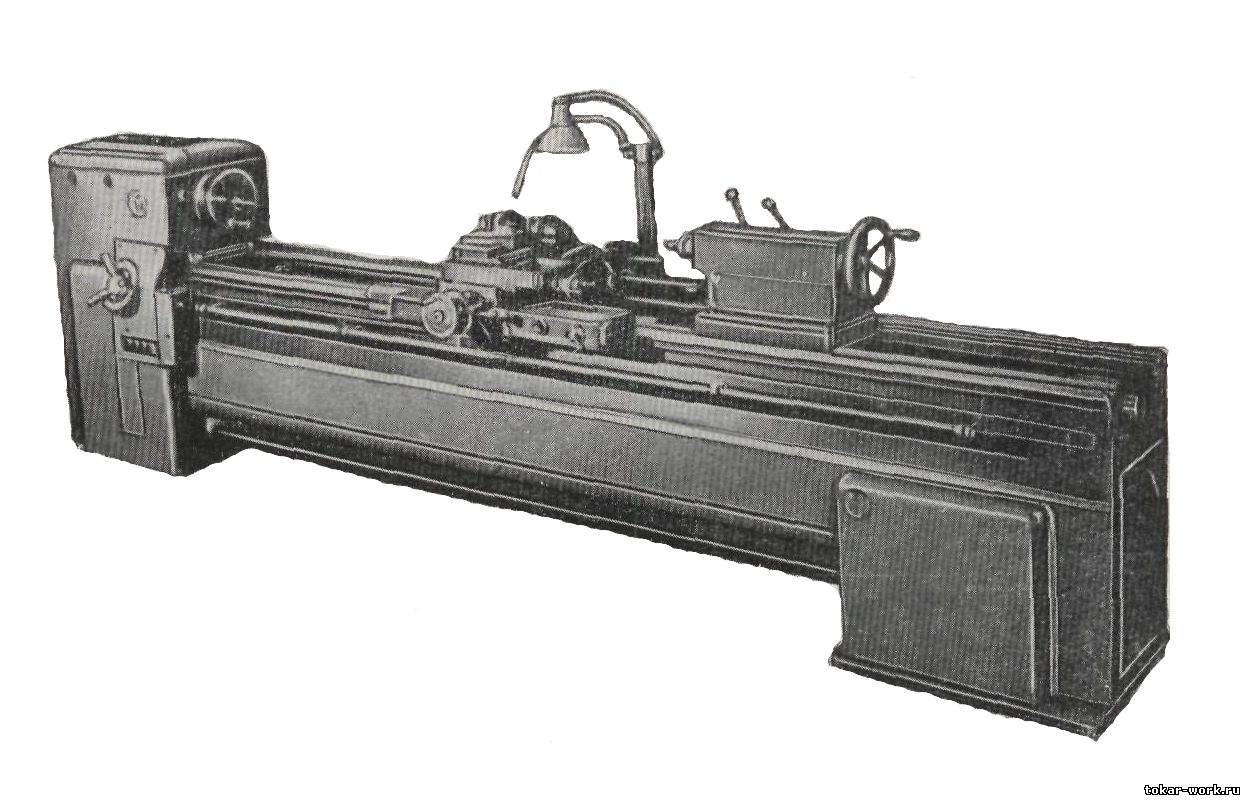

Общий вид Токарный станок 1622:



Назначение Токарный станок 1622:

Токарный станок 1622 предназначен для нарезания ходовых винтов металлообрабатывающих станков. Высокая точность при нарезании профиля и шага нарезаемой резьбы обеспечивается за счет конструктивных и кинематических особенностей станка. Данный станок изготавливается в двух видах (I и II).

Технические характеристики Токарный станок 1622:

Вид I


Класс точности – В

Диаметр нарезаемого ходового винта – 20…85мм

Расстояние между центрами – 2500мм

Высота центров – 225мм

Частота вращения шпинделя:
Рабочий ход – 4…40об/мин
Обратный ход – 8…80об/мин

Электродвигатель главного привода (мощность):
Рабочий ход – 3кВт
Обратный ход – 4,5кВт

Частота вращения:
Рабочий ход – 710об/мин
Обратный ход – 1400об/мин

Габариты: длина, ширина, высота – 4420х1340х1250

Масса станка – 3300кг

Вид II


Класс точности – В

Диаметр нарезаемого ходового винта – 48…120мм

Расстояние между центрами – 5000мм

Высота центров – 225мм

Частота вращения шпинделя:
Рабочий ход – 4…40об/мин
Обратный ход – 8…80об/мин

Электродвигатель главного привода (мощность):
Рабочий ход – 4кВт
Обратный ход – 5,5кВт

Частота вращения:
Рабочий ход – 710об/мин
Обратный ход – 1400об/мин

Габариты: длина, ширина, высота – 6920х1340х1470

Масса станка – 5160кг
