Токарно-карусельный станок 1512Ф3
Одностоечный токарно-карусельный станок с числовым программным управлением 1512Ф3



Цифра 1: токарный станок
Цифра 5: токарно-карусельный станок
Цифра 12: максимальный диаметр обрабатываемой заготовки 1250мм
Ф3: означает наличие системы ЧПУ

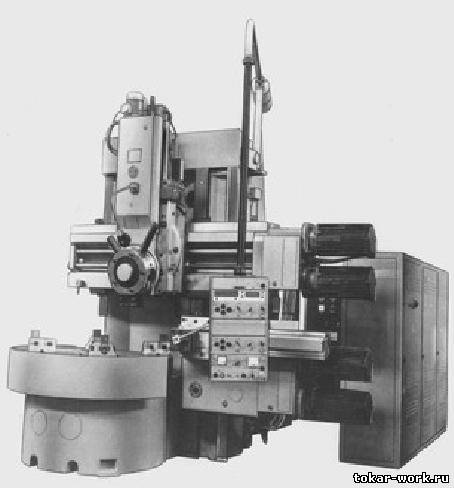

Общий вид Токарно-карусельный станок 1512Ф3:



Механизмы станка 1512Ф3 схожи с базовой моделью 1512, единственное отличие у станка 1512Ф3 отсутствует боковой суппорт.

Назначение Токарно-карусельный станок 1512Ф3:

Токарно-карусельный станок 1512Ф3 предназначен для токарной обработки сложных деталей. На станке 1512Ф3 можно производить точение и растачивание поверхностей путем криволинейными и прямолинейными образующими, а так же сверление, зенкерование, развертывание центральных отверстий, прорезание канавок, нарезание различных видов резьбы резцами.

Устройство ЧПУ Токарно-карусельный станок 1512Ф3:

Станок оборудован устройством ЧПУ типа H55-2 которое обеспечивает автоматическое управление по заданной программе вертикальным суппортом и приводом главного движения. Программа пишется на восьми дорожковой перфоленте, код ISO. Управление осуществляется по двум координатам (всего две координаты X,Z).

На станке 1512Ф3 предусмотрена коррекция положения инструмента, величин подач и частот вращения планшайбы. По программе происходит автоматическое изменение частот вращения шпинделя, управление продольным и поперечным движением инструмента верхнего суппорта, выбор подач, нарезка резьбы, а так же установка инструмента в нулевое положение, поворот и фиксация револьверной головки.

Технические характеристики Токарно-карусельный станок 1512Ф3:

Система ЧПУ - H55-2

Класс точности – П

Максимальный размер обрабатываемой заготовки – 1250мм
Диаметр – 1250мм
Высота – 1000мм

Максимальная масса обрабатываемой заготовки – 4000кг

Диаметр планшайбы – 1120мм

Число скоростей планшайбы – 18

Частота вращения планшайбы – 5…250об/мин

Пределы горизонтальных и вертикальных скоростей движения подачи суппорта – 3…300мм/мин

Регулирование скорости движения подачи суппорта – бесступенчатое

Скорость установочных перемещений суппорта по каждой оси – до 3000мм/мин

Перемещение суппорта – 775мм
По оси X - 775мм
По оси Z - 700мм

Пределы шагов нарезаемых резьб – 0,05…40мм

Электродвигатель главного привода:
Мощность – 30кВт
Частота вращения – 1460об/мин

Масса станка с электрооборудованием и ЧПУ – 18,5т

Габариты: длина, ширина, высота - 2880х3610х5615мм
