Токарно-карусельный станок 1512
Одностоечный Токарно-карусельный станок 1512

Обозначение Токарно-карусельный станок 1512:


Цифра 1: токарный станок
Цифра 5: токарно-карусельный станок
Цифра 12: максимальный диаметр обрабатываемой заготовки 1250мм

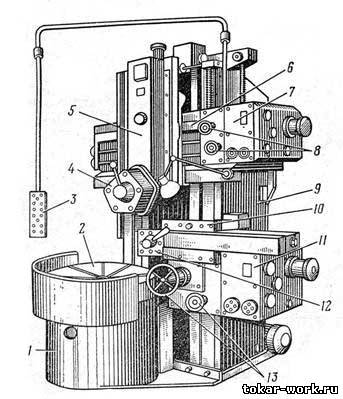

Общий вид Токарно-карусельный станок 1512:


1. Стол

2. Планшайба

3. Пульт

4. Пятипозиционная револьверная головка

5. Вертикальный суппорт

6. Поперечина или траверса

7. Коробка подач вертикального суппорта

8. Маховик ручного перемещения вертикального суппорта

9. Станина

10. Боковой горизонтальный суппорт

11. Коробка подач бокового суппорта

12. Четырехпозиционный резцедержатель

13. Маховик ручного перемещения бокового суппорта

Назначение Токарно-карусельный станок 1512:

Одностоечный токарно-карусельный станок 1512 предназначен для токарной обработки крупногабаритных деталей диаметром до 1250мм. На данном станке можно выполнять различные виды работ: точение, растачивание как цилиндрических так и конических поверхностей, сверление, зенкерование, развертывание, прорезка канавок, точение плоских торцевых поверхностей, обработка фасонных поверхностей, отрезка и в некоторых случаях нарезания резьбы при установке специальных приспособлений.


Технические характеристики Токарно-карусельный станок 1512:


Наибольший диаметр обрабатываемой заготовки- 1250мм

Диаметр планшайбы – 1120мм

Наибольшая высота обрабатываемой заготовки – 1000мм

Наибольшая масса обрабатываемой заготовки – 4000кг

Крутящий момент на планшайбе – 20кН*м

Сила резания на вертикальном суппорте – 28кН

Ход ползуна вертикального суппорта – 700мм

Ход ползуна горизонтального суппорта – 630мм

Частота вращения планшайбы – 5…250об/мин

Число скоростей планшайбы – 18

Пределы регулирования рабочих подач – 0,035…12,5мм/об

Число ступеней подач – 18

Скорость установочных перемещений – 0,005…1,8м/мин

Электродвигатель главного привода:
Мощность – 30кВт
Частота вращения – 1460об/мин

Габариты: длинна, ширина, высота – 2880х2660х4100мм

Масса станка – 16500кг
