Токарный станок

Универсальный токарно-винторезный станок предназначен для выполнения токарных работ любой сложности. На универсальных станках можно нарезать различные резьбы (метрические, модульные, дюймовые и другие), обработка наружных и внутренних поверхностей имеющие различный профиль, точение конусов и многое другое.

Токарный станок относится к сложному оборудованию и требует определенных навыков для работы. При работе на токарных станках необходимо знать узлы и агрегаты станка.

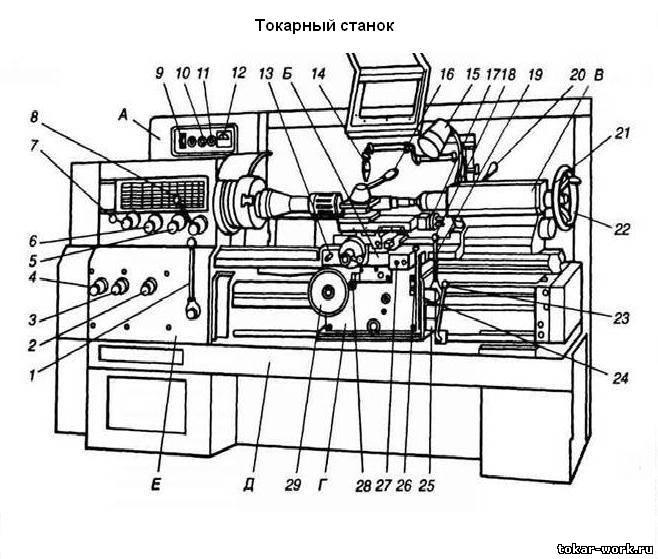

Узлы и агрегаты универсального токарно-винторезного станка:

А. Передняя бабка
Б. Суппорт
В. Задняя бабка
Г. Фартук
Д. Станина
Е. Коробка подач

1. Рукоятка управления фрикционной муфтой главного привода

2. Вариатор подачи, шага резьбы и механизма отключения подачи

3. Вариатор подачи и типа нарезаемой резьбы

4. Вариатор подачи и шага резьбы

5. Переключатель на левую, правую и другие виды резьбы

6. Рукоятка установки нормального и увеличенного шага резьбы и положение при делении на заход резьбы

7,8. Рукоятки установки частоты вращения шпинделя

9. Вводный автоматический выключатель

10. Сигнальная лампа

11. Включение насоса СОЖ

12. Датчик нагрузки станка

13. Ручное перемещение поперечных салазок суппорта

14. Сопло СОЖ (регулируется напор подачи СОЖ)

15. Местное освещение

16. Рукоятка поворота и зажима резцедержателя

17. Рукоятка перемещения верхних салазок суппорта

18. Рукоятка включения двигателя ускоренного хода

19. Рукоятка управления перемещения каретки и салазок суппорта

20. Зажим пиноли задней бабки

21. Рукоятка закрепления задней бабки на станине

22. Маховик перемещения пиноли задней бабки

23. Рукоятка включения и отключения муфты главного привода

24. Рукоятка включения и отключения муфты главного привода

25. Включение подачи

26. Винт закрепления каретки на станине

27. Кнопочная станция главного привода двигателя

28. Рукоятка включения и выключения реечной шестерни

29. Маховик ручного перемещения каретки

После первичного ознакомления со станком, его узлами и агрегатами можно пробовать его в работе, в присутствии наставника.
