Заточка сверла
Заточка сверла

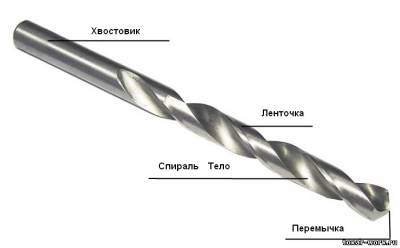

Сверло состоит из державки (хвостовик), тело, из двух ленточек и перемычки.
Державка (хвостовик) – предназначен для зажима в патрон или заднюю бабку. Хвостовик может быть конусным и называется конус морзе и указывается №.

Тело – это толщина сверла между ленточками или ширина перемычки. Если тело толстое, то заточку сверла производить очень сложно, так же это плохо влияет на сход стружки. Сильно тонкое тело тоже плохо, сверло становится более хрупким. Тело сверла должно быть средним с вытянутой спиралью.
Перемычка – служит для зацентровки сверлом материала, а так же перемычка является центром сверла и при сверлении является точкой соприкосновения материала и сверла.
Спираль – служит для схода стружки. При выборе сверла желательно выбирать сверло с более вытянутой спиралью.

Заточка сверла требует определенных навыков. Важным фактором при сверлении является спираль сверла. При сильно скрученной спирали стружка будет забиваться и не будет выходить из просверленного отверстия, заточка таких сверл сложна и в некоторых случаях невозможна (брак сверла). Сверло желательно выбирать с вытянутой спиралью (менее скрученной), таким сверлом легко сверлить.

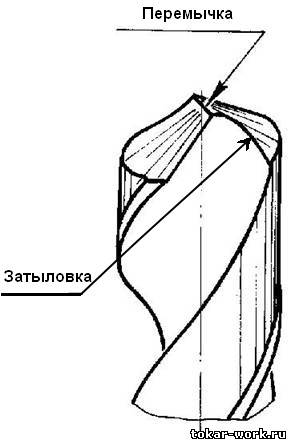

Во первых заточку сверла необходимо производить с торцевой стороны. Затачивают две ленточки под определенным углом 120 или 45 градусов. Ленточки должны быть ровными, при разной длине ленточки отверстие при сверлении будет разбиваться. После основной заточки сверла делают затыловку. Затыловка делается для того, что бы при сверлении затылок сверла не врезался в металл и не мешал сходу стружки.

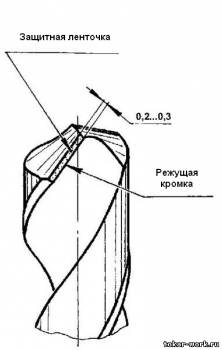

По своему опыту могу сказать что защитную ленточку не обязательно делать, лично я ее не затачиваю, это удел заточников. Заточники обосновывают защитную ленту для выравнивания перемычки.




Хитрости заточки сверла

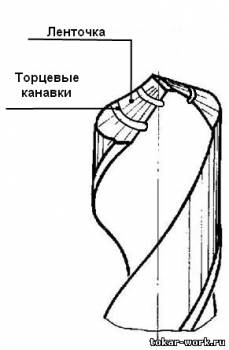

При заточки сверла можно прибегнуть к небольшим хитростям. На торце сверла делаются 3 канавки глубиной до 0.3мм. Одна канавка на одной ленте и две канавки на другой ленте при чем 3 канавки на двух лентах должны лежать на разных осях (одна канавка лежит между двумя). Такой вид заточки значительно облегчает процесс сверления и увеличивает подачу при сверлении.



Марки сверла бывают разными: твердосплавные ВК8, быстрорежущие Р18, HSS и другие. Угол заточки сверла при сверлении играет большую роль. Угол 45 градусов применяется для мягких материалов например: алюминий, фторопласт, текстолит и другие. Угол 120 градусов применяется для сверления более прочных материалов например: нержавейка, сталь, бериллиевая бронза и другие.
Категория: Основы резания | Добавил: Евгений (05.06.2012)
Просмотров: 8993 | Рейтинг: 2.9/10
