Геометрия токарного резца
Геометрия токарного резца

Знание геометрии токарного резца и умение затачивать его должен знать каждый токарь. От геометрии и заточки резца зависит очень много, например качество изготовляемой продукции, долговечность резца с момента заточки и до следующей переточки, стружкообразование и многое другое.

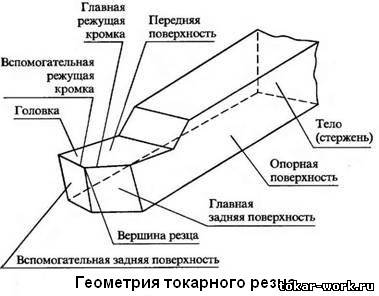

Резец состоит из:



Головки - (пластинка твердосплавная или быстрорежущая рабочая (режущая) часть резца).

Тело или стержень - (часто применяют обычную сталь), предназначено для крепления резца.

Опорная поверхность – служит для крепления резца в резце держателе и горизонтального положения.

Передняя поверхность – служит для схода стружки. Передняя поверхность может быть отрицательной (вершинка резца смотрит вверх) и положительной (вершинка резца смотрит вниз, то есть вершинка ниже главной режущей кромки резца) в зависимости от вида обработки.

Главная режущая кромка – служит для резания материала.

Вспомогательная режущая кромка – с пересечением главной режущей кромкой образуют вершину резца.

Вершина лезвия – это точка соприкосновения обрабатываемого материала и режущего инструмента.

Главная задняя поверхность – служит для поддержки пластины (головки резца). От угла главной задней поверхности зависит износостойкость резца.

Вспомогательная задняя поверхность – предназначена для свободного передвижения режущего инструмента по обрабатываемой поверхности.

Геометрия резца



И так, разобравшись, из чего состоит резец, переходим непосредственно к геометрии резца.


По передней поверхности лезвия Аγ сходит стружка.

Главная задняя поверхность лезвия Аα обращена к обрабатываемой поверхности заготовки.

Главная и вспомогательная режущие кромки образованы пересечением передней поверхности с задней.

Основная плоскость Рυ это координатная плоскость, проведенная через рассматриваемую точку режущей кромки перпендикулярно
направлению скорости главного движения резания в этой точке.

Плоскость резания Рn координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная основной плоскости.

Главная секущая плоскость Рτ координатная плоскость, перпендикулярная линии пересечения основной плоскости и плоскости резания.

Передний угол резания γ это угол в секущей плоскости между передней поверхностью лезвия и основной плоскостью. Главным передним углом γ будет угол в главной секущей плоскости. От величины переднего угла зависит сход стружки.

Задний угол α это угол в секущей плоскости между задней поверхностью лезвия и плоскостью резания, а в главной секущей плоскости этот угол называется главным задним углом. Увеличение заднего угла приводит к уменьшению угла заострения β, и следовательно к ослаблению режущей кромки, выкрашиванию и преждевременному выходу инструмента из строя.
