Заточка сверл оснащенных твердосплавными пластинками
Форма заточки сверл, оснащенных твердосплавными пластинками

Сверло с твердосплавной пластинкой применяется для сверления прочных и каленых сталей и сплавов, а так же для сверления твердых материалов. Данный тип сверл подходит для сверления нержавеющей стали. Заточка сверл оснащенных твердосплавными пластинками немного отличается от заточки сверл из быстрорежущей стали, в некоторых случаях заточка может быть одинаковой.

Твердосплавные сверла

Задний угол α для твердосплавных сверл диаметром d=5…30мм такой же, как и у спиральных сверл из быстрорежущей стали. На пластине выполняются прямые канавки, а винтовая канавка имеет угол наклона ω, для сверл диаметром 5…30мм угол ω=15…20°, а вспомогательный угол в плане ω' задается обратной конусностью. Сверла диаметром до 30мм имеют разницу в диаметрах в начале рабочей части и в конце пластики, эта разница равна 0,01…0,08мм. На длине переходного лезвия делается двойная заточка b=0,2d.

Сверло диаметром более 2,95мм имеет коническую заточку, а сверло диаметром до 2,95 имеет плоскую заточку. Подточка поперечной кромки выполняется на сверлах диаметром 8…10мм с увеличенной сердцевиной.

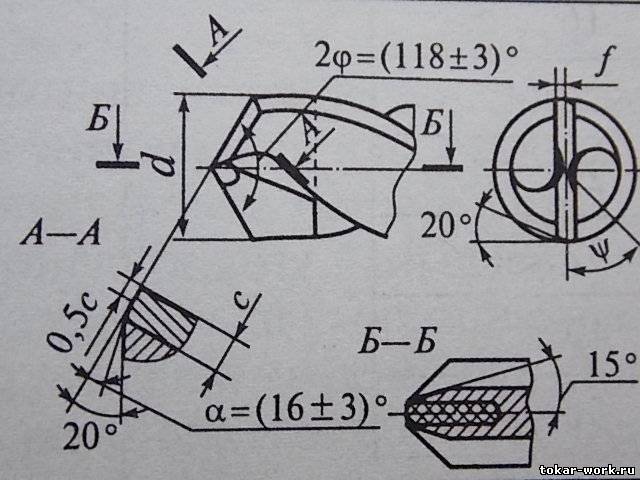

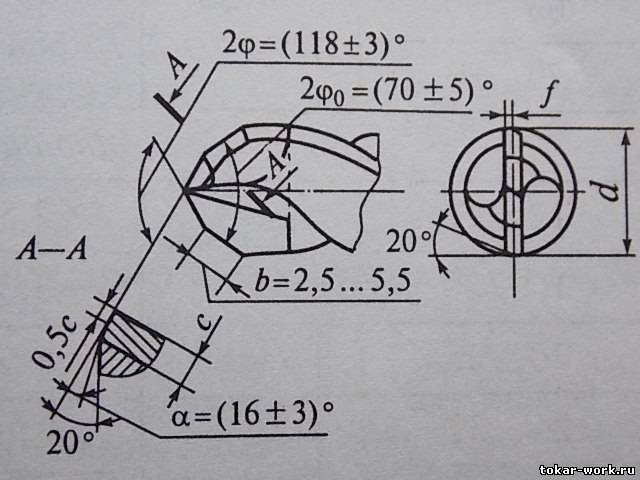

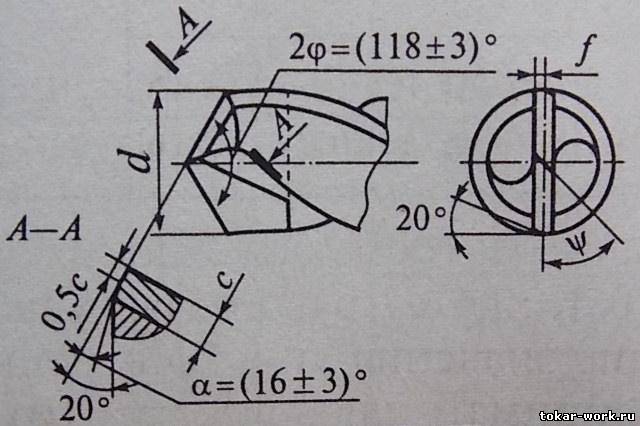

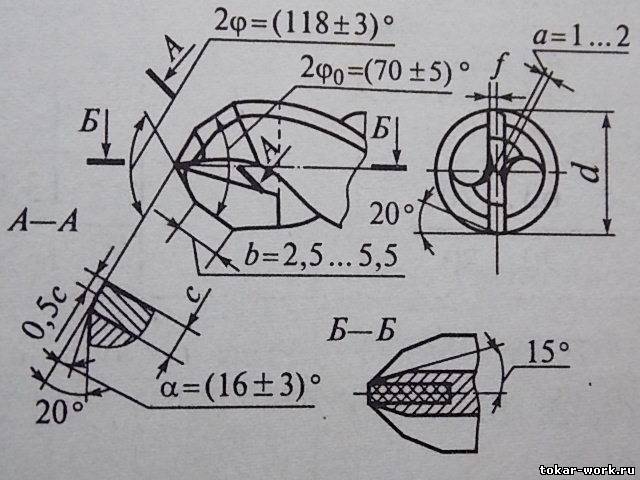

Форма заточки сверл, оснащенных твердосплавными пластинками

Диаметры сверл d, ммВид заточкиЭскиз
До 12Нормальная
До 12Нормальная с подточкой поперечной кромки
12...30Двойная
12...80Двойная с подточкой поперечной кромки

Углы спиральных сверл (°) в зависимости от обрабатываемого материала

Обрабатываемый материалМатериал режущей части сверла
Быстрорежущая стальТвердый сплав
2φψαωγ2φ2φ0
Конструкционная сталь
HB 170...196
11845...5512...1524...320120...140-
Инструментальная сталь
HB 240...400
118...15045...557...1524...320120...140-
Коррозионностойкая сталь и сплавы12750...5512...1431...350120-
Сплавы:
медные и алюминиевые
титановые

90...150
135...140

45...55
50...55

12...17
12

10...50
30

-(5...15)
0

130...135
-

-
50
Чугун
HB 200...400
90...15045...557...1524...320...7120...14070...75
Пластмассы:
порошковые
волокнистые
слоистые

30...35
45...50
70...80
45...5514...168...200...2
50...60
60...70
90...100
-
