Заточка сверл для обработки материалов и легких сплавов
Формы, углы и геометрические параметры режущей части сверл для обработки легких сплавов

Заточка сверл для обработки различных материалов и сплавов требует к себе особого внимания. Во первых сверло должно быть остро заточено, так как материалы мягкие и вязкие на подсевшем сверле может происходить налипание материала. Углы при заточке подбираются под каждый материал, потому что все материалы имеют свои химические свойства. Для сверления мягких материалов и сплавов может понадобиться СОЖ.

Углы (º) режущей части спиральных сверл для обработки пластмасс

ПластмассаМатериал режущей части сверла2φγα
АкрилатВК6, ВК890...1180...-1012...15
Фторкарбонат0...-1020
Поликарбонат1180...-515
ТекстолитР9, Р6М570-16
СтеклотекстолитВК6, ВК870...901525...30
Стекловолокнит7010-12
Органическое стеклоР9, Р6М5118...120-10...12
ГетинаксВК690-
ПолиамидР9, Р6М51208...10
ПенопластУ8А, У10А-10...25
ПолиэтиленР9, Р6М5110
Эбонит80...9012...15

1. При глубине отверстия 2d заточка заднего угла сверл с d≥5мм выполняется по двум плоскостям.

2. Для материалов гетинакс и текстолит в которых присутствует направление волокон, перпендикулярным к оси отверстия, применяются сверла с углом 2φ=79…80°.

3. Стеклотекстолит имеющий параллельное расположение волокон относительно оси отверстия, сверла применяют с углом 2φ>80…100°.

Формы заточки и геометрические параметры режущей части сверл для обработки легких сплавов

Вид заточкиЭскизПрименяемость

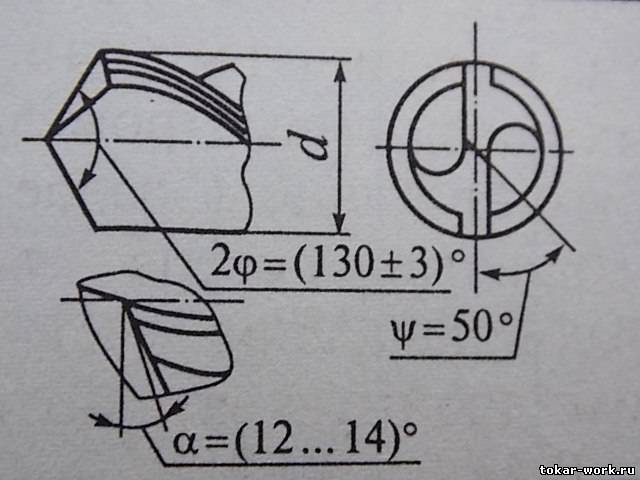

НормальнаяСверление d=1...30мм глубиной до 4d

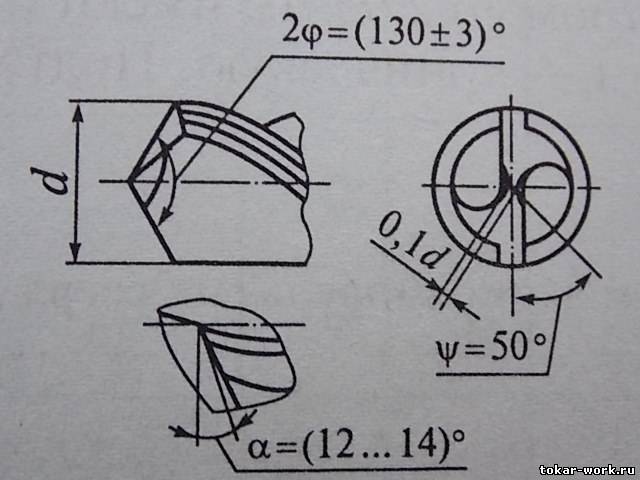

Нормальная с подточкой поперечной кромкиСверление d=6...30мм глубиной до 4d в деталях из алюминиевых сплавов, кроме Д16

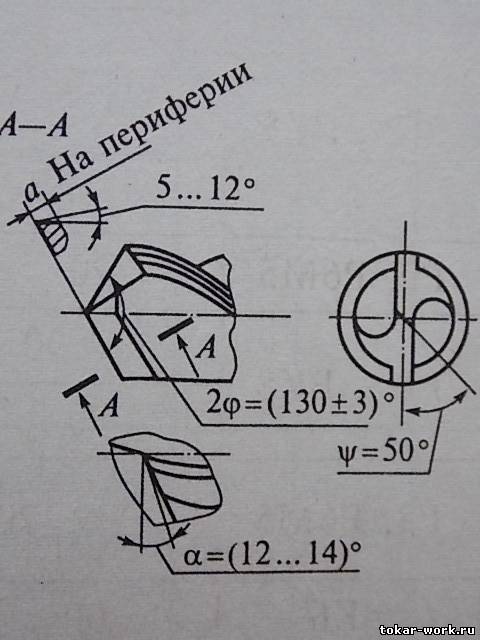

С подточкой режущей поверхности угла 2φ =130ºСверление d=3...30мм глубиной до 4d в деталях из алюминиевых сплавов, кроме Д16
d, ммa, мм
3...100,4...0,8
10...201,0...1,5
20...301,5...2,0

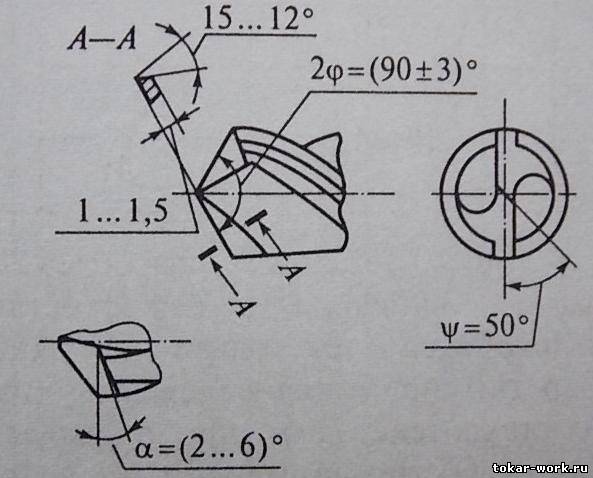

С подточкой по режущей поверхности угла 2φ =90ºСверление d=1...30мм в деталях из магниевых сплавов типа МЛ5
