Штангенциркуль устройства и механизмы. Как пользоваться штангенциркулем?

Штангенциркуль – его устройства, механизмы и правила измерения

На сегодняшний день существует множество модификаций штангенциркуля (ШЦ). ШЦ различаются по длине (120мм, 150мм, 200мм, 250мм и более большие), а также по своим механическим свойствам и точностью замера.

Устройства штангенциркуля

Для начала с измерительным инструментом необходимо познакомиться: с его механизмами и ценой деления, это необходимо для более точного замера.

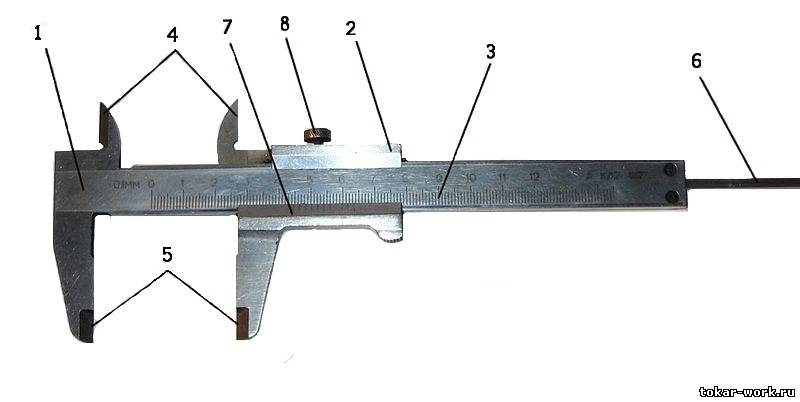

На рисунке показан штангенциркуль (колумбик):

  1. Штанга
  2. Подвижная рамка
  3. Шкала штанги (цена деления 1мм)
  4. Губки (служат для замера внутренних замеров, отверстий например)
  5. Губки (служат для замера наружных поверхностей, валов например)
  6. Линейка глубиномера (при помощи линейки можно замерить глубину)
  7. Нониус
  8. Винт для зажима рамки

На рисунках а, б показаны правильные положения для снятия размеров штангенциркулем отверстий, валов и глубины паза или глубины отверстия.

Модификации ШЦ

Штангенциркули бывают:

  • Электронные
  • С часовым механизмом
  • Нониусные (с шкалой)

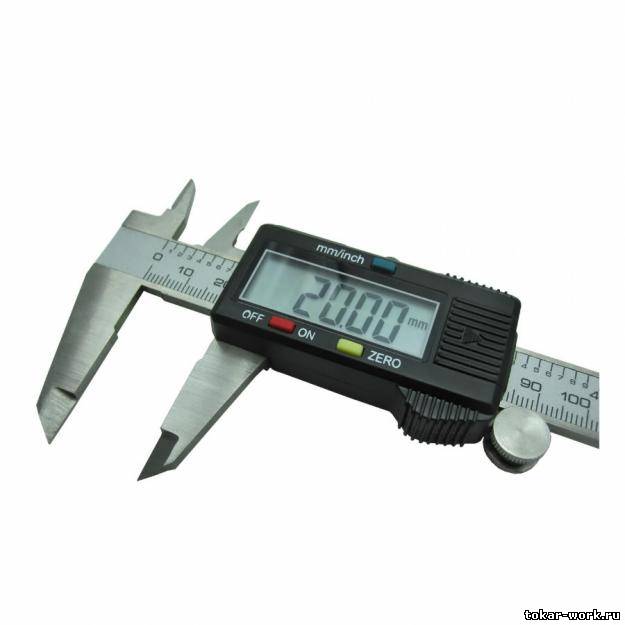

Индикаторный Штангенциркуль

Индикаторным штангенциркулем очень просто пользоваться. Все данные замера показываются на индикаторном табло и точность замеров до 0.01мм. Есть пара недостатков такого ШЦ: быстро садится батарейка, при попадании влаги, эмульсии, сож между подвижной рамкой и штангой, то на табло индикации не будет.

Как правильно снять показания замера штангенциркулем?

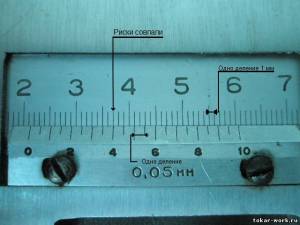

На рисунке мы видим шкалу штанги с ценой деления 1мм и нониус с ценой деления 0.05мм. Для начала определяем целое значение. На нониусе 0 риска показывает целое значение на шкале штанги. На данном рисунке нулевая риска совпадает с 21 (от 1 до 2, 10делений цена деления 1мм) получается что целое значение 21. Теперь определяем десятые и сотые доли. Мы видим что на нониусе есть шкала с ценой деления 0.05мм, смотрим какие риски совпали друг напротив друга. Видим что на нониусе и шкале штанги совпадает риска 4, это значит что десятая доля 0.4мм. И так на данном рисунке получился размер 21.4мм На самом деле снимать показания с штангенциркуля не сложно. Для закрепления и умения пользоваться ШЦ попробуйте просто передвигать подвижную рамку в то или иное положение и при этом снимать показания ШЦ.

У каждого штангенциркуля цена деления разная, она указывается на самом ШЦ, так что прежде чем снимать показания посмотрите цену деления. Все конструкции и параметры ШЦ регламентированы ГОСТ 166.
