Шероховатость
Обозначение шероховатости на рабочем чертеже

Шероховатость поверхности - это совокупность неровностей поверхности с относительно малыми шагами, выделенная с помощью базовой длинны. Или, шероховатость поверхности это подъем гребешков микронеровностей обработанной поверхности в пределах базовой длинны.

Параметры и характеристики шероховатости поверхности установлены ГОСТ 2.309-73*. Обозначения шероховатости поверхности на рабочем чертеже детали:

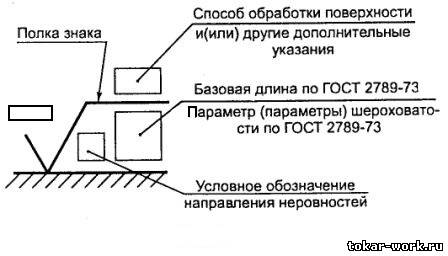

В обозначении шероховатости на чертеже Ra не ставится, остальные сведения которые указываются над и под полкой знака конструктор может не указывать. На месте пустых квадратов конструктор проставляет информацию:


1. параметр шероховатости поверхности Ra или Rz, а так же другие параметры и их комплексы.
2. вид обработки: полировка, шабрение например.
3. базовую длину.
4. условное обозначение направления неровностей

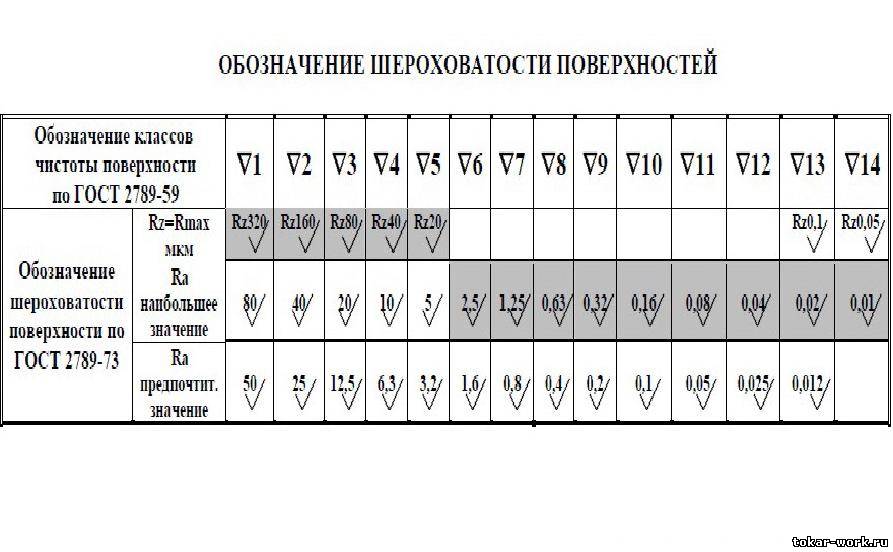

Из всех вышеперечисленных параметров Ra или Rz должны проставляться обязательно. Параметры Ra или Rz приведены ниже в таблице:

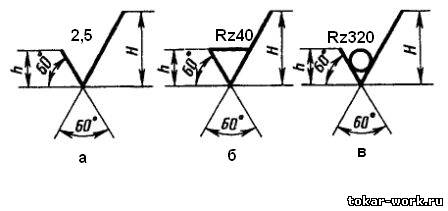

В зависимости от способа обработки поверхностей деталей применяют один из знаков:



Рис а – поверхности образованные удалением слоя материала
Рис б – поверхности не обрабатываемых по данному чертежу
Рис в – поверхности полученные без удаления слоя материала (литье, ковка, прокат и т.д.)

Промежуточное положение между шероховатостью и отклонением формы поверхностей занимает волнистость, которая характеризуется периодически повторяющимися неровностями с шагом, превышающим базовую длину.
