Метрическая резьба, профиль резьбы, шаг и классификация резьб.

Метрическая резьба

На сегодняшний день в сфере машиностроения часто применяются различные резьбовые соединения. Резьба это сложный технологический процесс требующий определенных навыков и умений. Для нарезания резьбы необходимо уметь настраивать станок, подбирать, затачивать и устанавливать режущий инструмент и конечно же уметь пользоваться резьбовыми измерительными приборами. В настоящее время часто применяется метрическая резьба (имеет треугольный профиль). Начнем все по порядку и для начала разберем общие понятия:

Профиль резьбы

Профиль метрической резьбы похож на равносторонний треугольник с углом 60°. Вершинки резьбы могут быть острыми и слегка срезанными, это зависит от заточки резца и глубины резания. Не рекомендуется делать метрическую резьбу с другим углом, так как это будет являться нарушения требований к метрической резьбе в частности к ее профилю. Видоизмененный профиль резьбы влияет на резьбовое соединение деталей например винт и гайка.

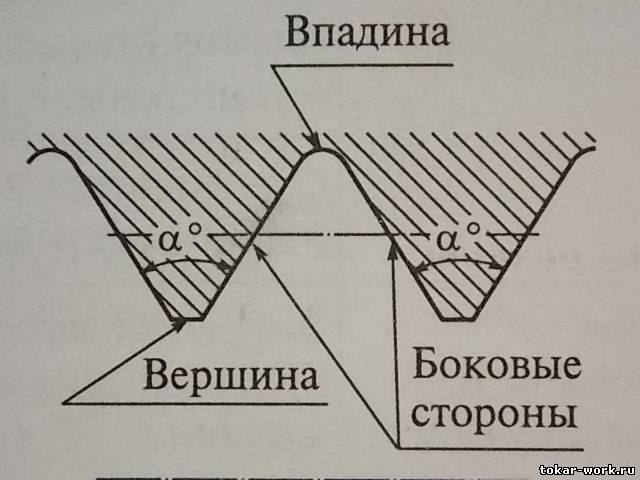

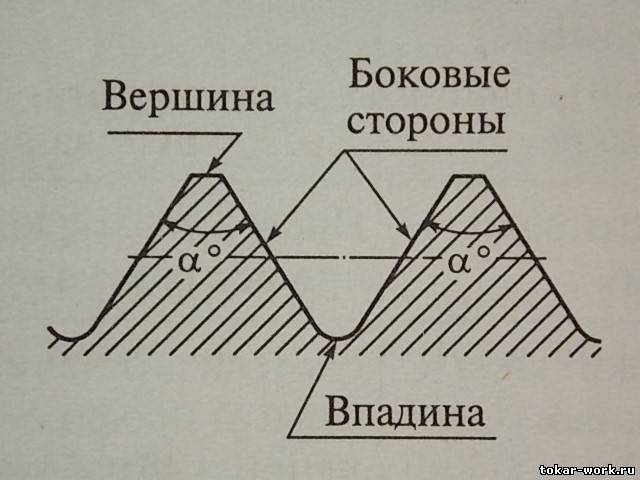

Профиль наружной резьбы рис. слева и внутренней резьбы рис. справа

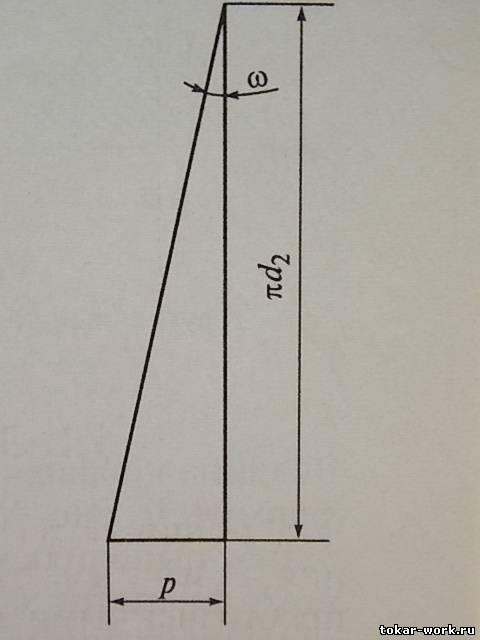

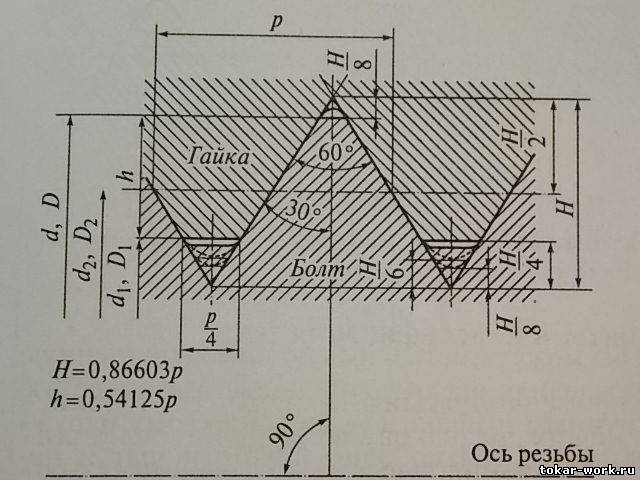

Профиль метрической и профиль цилиндрической резьбы и ее развертывание

  • d, d1, d2 – наружный, внутренний и средний диаметр болта
  • D, D1, D2 – наружный, внутренний и средний диаметр гайки
  • р – шаг; ω – угол подъема

Шаг резьбы

Шаг резьбы – это расстояние между двумя вершинками резьбы измеренными вдоль оси

Угол подъема резьбы – это угол, образованный направлением выступа резьбы и плоскостью, перпендикулярной к оси резьбы. Определяется по формуле:

tgω=p/(πd2)

Ход резьбы – однозаходная резьба равен ее шагу. Если резьба имеет несколько заходов k , то ход резьбы рассчитывается по формуле: за один оборот гайка переместится в осевом направлении в k раз дальше.

Ph=pk

Классификация резьб

По виду поверхности: цилиндрические и конические.

По признаку расположения резьбы: наружные и внутренние.

По направлению винтового выступа резьбы: правые и левые.

По числу заходов: однозаходные – образованные одним выступом и многозаходные - образованные двумя и более выступами резьбы.

По профилю:

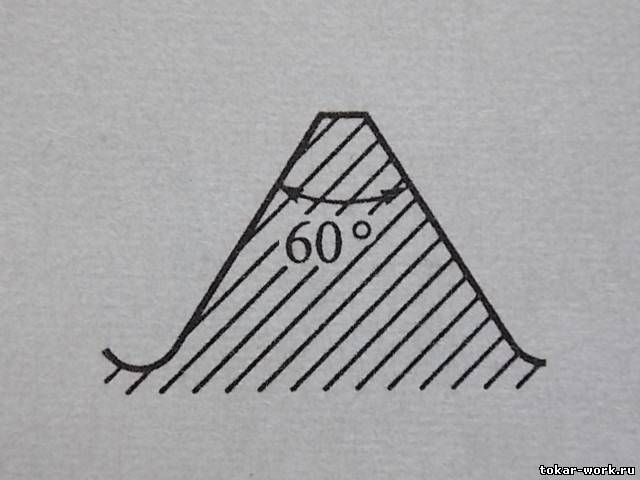

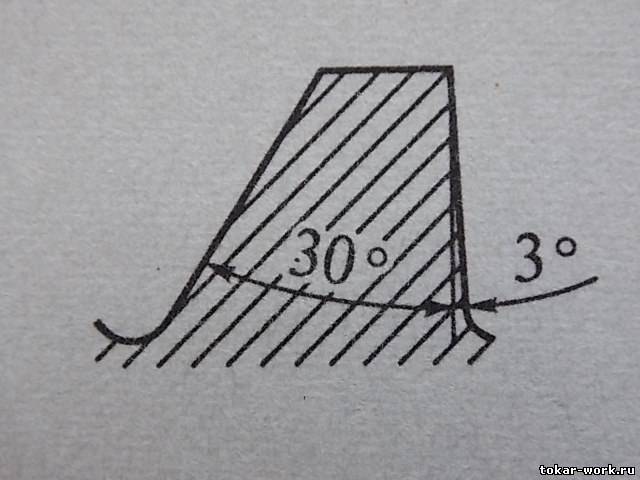

ТреугольныеТрапецеидальныеУпорныеТреугольные для трубной
и цилиндрической резьбы

По назначению: крепежные и ходовые

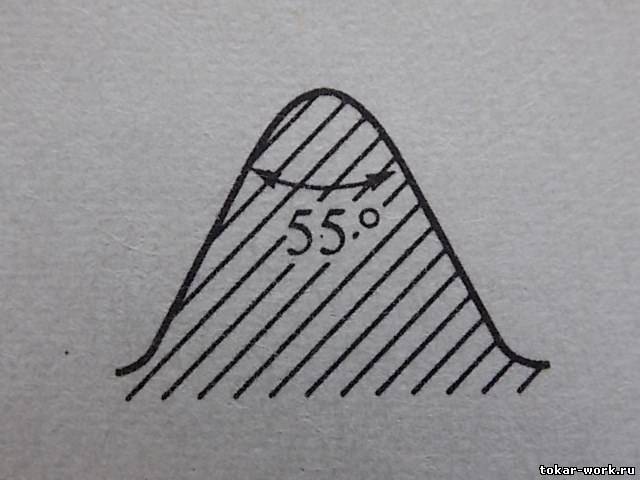

По системе размерности: метрические α=60° и дюймовые α=55°.

Исходный профиль метрической резьбы это треугольник высотой Р с углом α 60°. Вершина треугольника срезана, впадина профиля резьбы имеет плоскую или закругленную форму. Закругленная форма предпочтительней. Метрическая резьба выполняется с крупным и мелким шагом. Диаметры и шаги метрической резьбы оговорены в ГОСТ 8724-81, а профиль и его размеры ГОСТ 9150-81. Размеры дюймовой резьбы выражены в дюймах (один дюйм равен 25,4мм), исходный профиль дюймовой резьбы это треугольник с углом при вершине α=55°.
