Развертка углы и основные размеры
Развертка углы и основные размеры



Основные размеры (мм) стандартизированных разверток

Типы развертокГОСТDLl1l0d
Машинные цельные развертки:
с цилиндрическим хвостовиком
с коническим хвостовиком
насадные
ГОСТ 1672-80
2...16
5,5...50
25...50

49...170
138...344
45...63

11...52
26...86
32...45

-
-
-

-
-
-
Машинные со вставными ножками из быстрорежущей стали:
с коническим хвостовиком
насадные
ГОСТ 883-80
32...50
32...500

292...34
63...90

38...45
40...56

-
-

-
16...40
Машинные, оснащенные пластинками из твердого сплава:
с коническим хвостовиком
насадные
ГОСТ 11175-80
10...32
32...50

140...240
40...55

16...22
32

-
-

-
16...22
Машинные с ножками, оснащенные пластинками из твердого сплаваГОСТ 11176-7152...30055...10025...58-22...80
Машинные с удлиненной рабочей частью:
с цилиндрическим хвостовиком
с коническим хвостовиком:
длинные
короткие
ГОСТ 11172-70
3...10

8...36
8...36

80...140

135...380
145...295

25...80

100...210
60...130

-

-
-

-

-
-
Ручные:
цилиндрические
разжимные

ГОСТ 7722-77
ГОСТ 3509-71

1...77
8...50

38...406
110...380

18...203
50...150

-
-

-
-
Конические (конусность 1:50):
с цилиндрическим хвостовиком
с коническим хвостовиком

ГОСТ 11177-71
ГОСТ 10081-71

0,6...60
6...32

42...450
165...485

21...355
85...335

-
5; 10

-
-
Конические (конусность 1:30):
с цилиндрическим хвостовиком
с коническим хвостовиком

ГОСТ 11184-71
ГОСТ 10082-71

13...60
13...100

120...270
160...460

80...184
80...216

62...154
62...180

-
-
Конические (под конус Морзе):
с цилиндрическим хвостовиком
с коническим хвостовиком

ГОСТ 11182-71
ГОСТ 10079-71

9,722...65,016
9,045...63,348

93...300
140...385

61...208
64...205

48...172
48...172

-
-
Конические (под укороченные конусы Морзе)ГОСТ 11181-717,067...44,39955...17024...9013...65-
Конические (под метрические конусы с конусностью 1:20):
с цилиндрическим хвостовиком
с коническим хвостовиком

ГОСТ 11183-71
ГОСТ 10080-71

4...100
4...100

50...385
105...505

32...260
32...260

22...214
22...214

-
-
Конические (конусность 1:10)ГОСТ 11179-7138...95160...30090...18075...150-
Конические (конусность 1:7)ГОСТ 11180-7118...65100...24060...14540...112-
Под коническую резьбу (конусность1:16)ГОСТ 6226-716,389...56,659100...23020...5210...34-

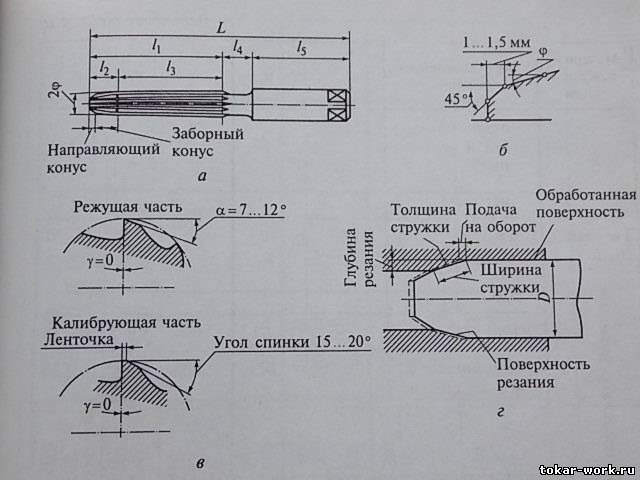

Углы передний γ, задний α, наклона спинки зуба α1 режущей и калибрующей части развертки, °.

Обрабатываемый материалγαα1
Инструментальный материал
Быстрорежущая стальТвердый сплавБыстрорежущая стальТвердыйсплав
Сталь:
незакленная
закаленная с σв.р=1600…1800 МПа HRC 52
коррозионностойкая, жаропрочная и жаростойкая

0
-
0

0...(-5)
-(10...15)
-

6...12
-
5...8

6...8
6
-

10...20
10...15
10...15
Сплавы:
жаропрочные
титановые
алюминиевые, медные и магниевые

0
0
0

-
0
-

6...10
8...10
10...12

-
10
-

10...15
10...15
15...20
