Обозначения опор, зажимов и установочных устройств
Обозначения опор, зажимов и установочных устройств

Постановлением Государственного комитета СССР по стандартам от 31 декабря 1981 г. №5943 срок введения установлен с 01.07.82 г.

ГОСТ 3.1107-81 устанавливает графические обозначения опор, зажимов и установочных устройств, применяемых в технологической документации. Данный стандарт полностью соответствует СТ СЭВ 1803-79.

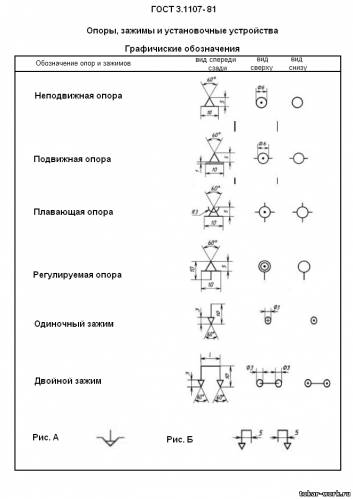

Обозначение опор и зажимов


Рис А – обозначение для цанговых оправок (патронов)
Рис Б – упрощенное графическое изображение двойного зажима

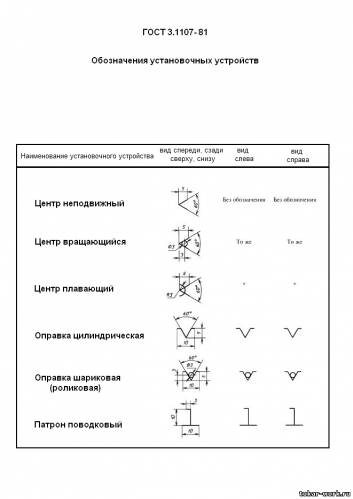

Обозначение установочных устройств

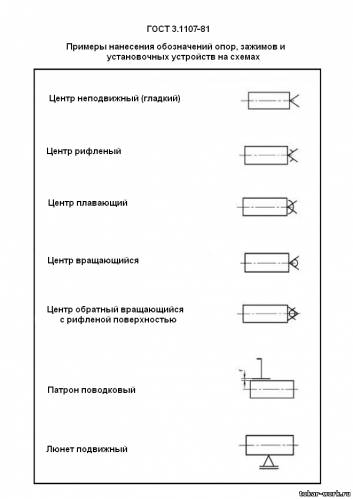

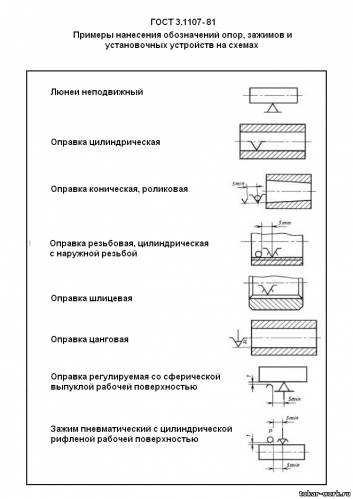

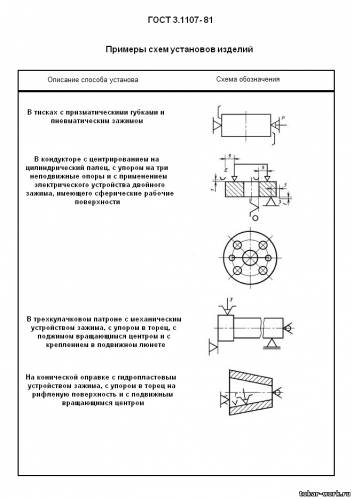

Примеры схем установов изделий


Немеханические устройства зажимов обозначаются латинскими буквами:


P – пневматическое
H – гидравлическое
E – электрическое
M – магнитное
EM – электромагнитное
