Условные обозначения допусков формы и расположения поверхностей обрабатываемого изделия

На чертежах условные обозначения допусков форм и расположения поверхностей деталей устанавливаются согласно с ГОСТ 2.308-79*. Для каждого допуска формы и расположения поверхностей соответствует свой знак:

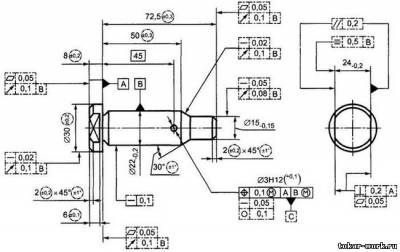

Условные изображения допуска содержат знак, числовое значение и буквенное. Все эти данные вписываются в рамку, разделенную на две или три части. В качестве примера можно рассмотреть чертеж с условными обозначениями:



ГОСТ 24643-81 устанавливает 16 степеней точности формы и расположения поверхностей. На практике обозначения допусков формы и расположения поверхностей обрабатываемой детали применяются и другие виды отклонений, например: овальность, конусообразность, бочкообразность, вогнутость, выпуклость, огранка, седлообразность и другие виды.

Отклонения форм измеряется на специальных измерительных приборах и на приспособлениях с использованием универсальных средств измерений. Специальные средства применяются для измерений высокой точности, к таким средствам можно отнести кругломер. Радиальная погрешность кругломера первого класса равна 0,05мкм, а пятого класса 0,8мкм. Некоторые виды кругломеров позволяют измерять отклонение от прямолинейности образующей, так же такие приборы используются для измерения отклонения от прямолинейности плоских поверхностей.

Для контроля овальности, выпуклости, вогнутости, огранки, конуснообразности, бочкообразности, седлообразности используются универсальные средства измерений, с использованием показывающих приборов с двумя индуктивными преобразователями, позволяющими автоматически определять разность диаметров или разность отклонений от установленной плоскости в двух точках.
