Форма заточки режущей части токарных резцов
Форма заточки режущей части токарных резцов


Форма заточки передней поверхностиЭскизОбрабатываемый материал
Быстрорежущие резцы
Плоская с положительным передним угломСерый чугун, бронза, сталь с σ>800МПа и другие хрупкие материалы.
Сталь с σ≤800МПа, чугун с НВ≤200.
Криволинейная с фаскойВязкие цветные металлы, легкие сплавы, сталь σ<800МПа при необходимости завивания стружки.
КриволинейнаяМатериалы с σ=900...1000МПа.
Резцы с пластинками из твердого сплава
 Плоская с положительным передним углом Серый чугун, бронза и другие хрупкие материалы .
 Плоская с положительным передним углом
и отрицательной фаской
 Ковкий чугун, сталь и стальное литье с σ≤800МПа, а так же стали с σ>800МПа при недостаточной жесткой технологической системе. Для отвода и дробления стружки применяется стружколом.

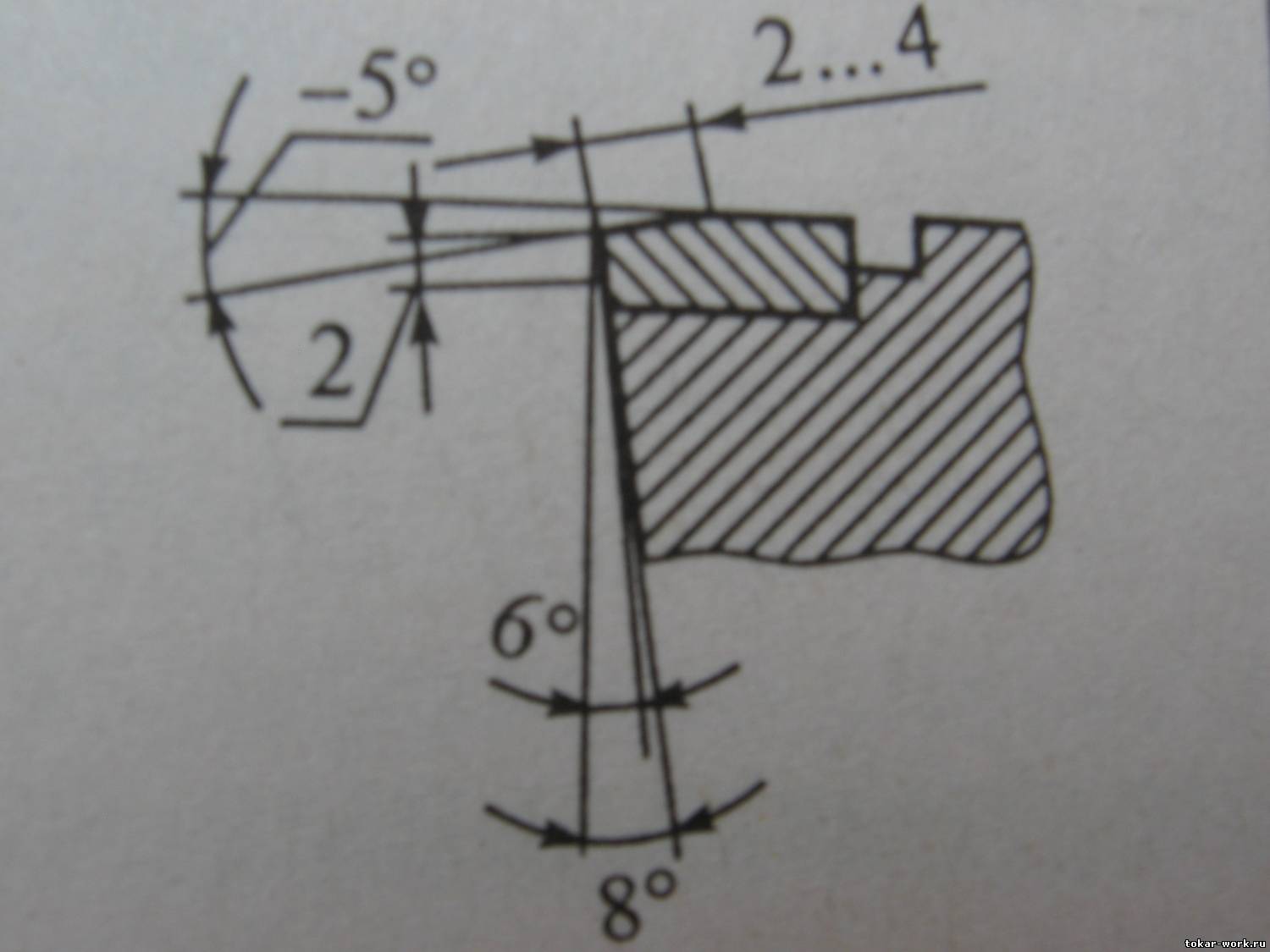

Плоская с отрицательным передним угломСталь и стальное литье с σ>800МПа , загрязненное неметаллическими включениями. Работа с ударами в условиях жесткой технологической системы - черновая обработка.
Плоская с мелкоразмерной канавкой
γ=-5°
γ=0

Сталь и стальное литье с σ=600...800МПа.
Сталь и стальное литье с σ<600МПа.

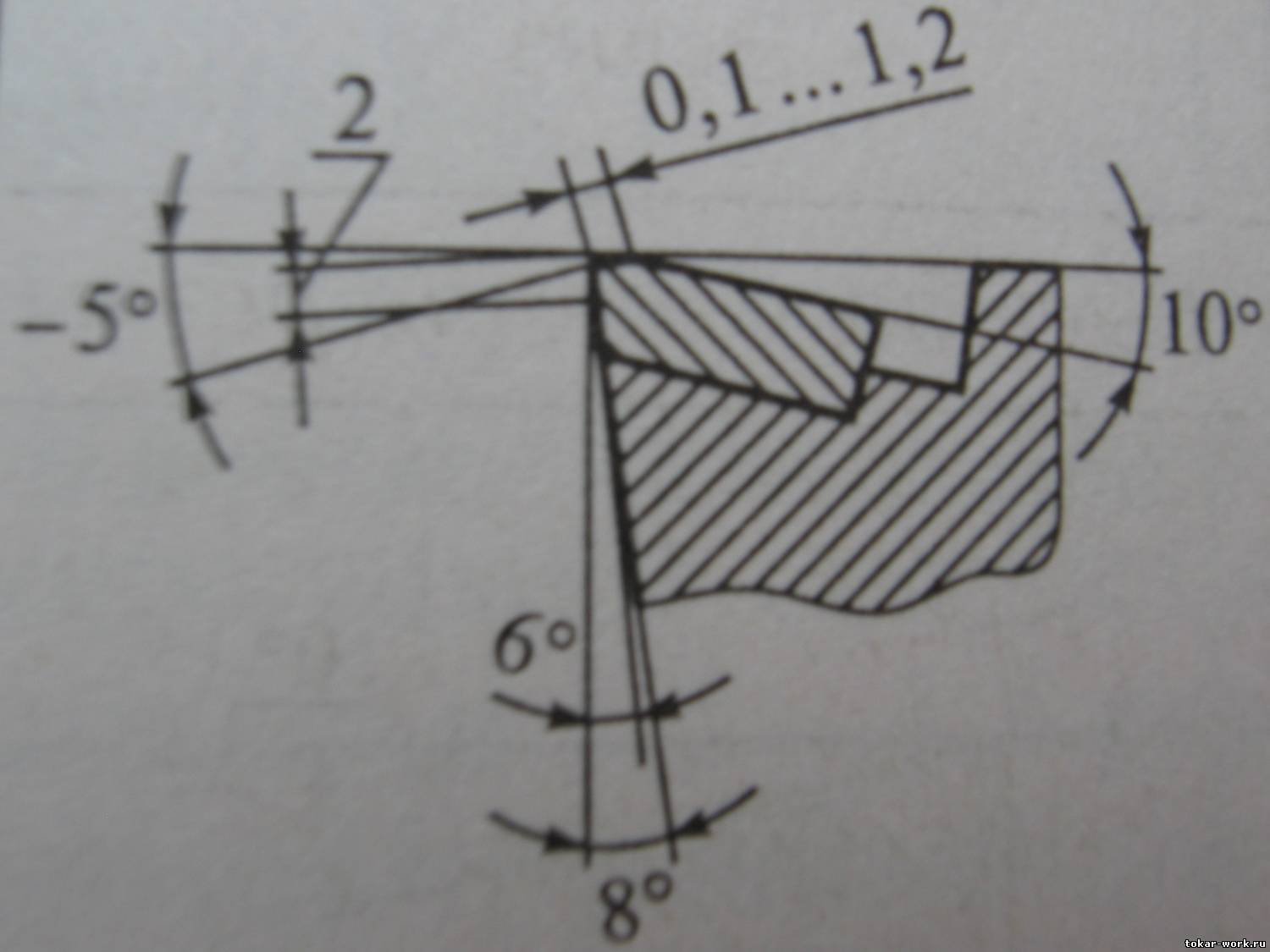

 Криволинейная с отрицательной фаской Коррозионно-стойкие стали с σ≤850МПа, другие материалы с σ=700...900МПа.


1. Радиус выемки на токарных резцах с криволинейной формой заточки передней поверхности в зависимости от подачи принимается равным R=(10…15)s, у прорезных и отрезных резцов R=(50…60)s.
2. Допуск на заточку углов принимается ±1°.
3. Доводку передней и задней поверхности необходимо производить вдоль главной режущей кромки и по радиусу R.

Геометрические параметры режущей части токарных резцов для обработки пластмасс

Вид пластмассыМарка материала инструментаУглы лезвия резца
Передний γЗадний αв плане
Главный φВспомогательный φ1'
ОргстеклоВК810...2015...204515
Фторопласт0...10204515
Стеклотекстолит5254515
ГетинаксВК6-М8...12204512
ВолокнитВК-35254515
