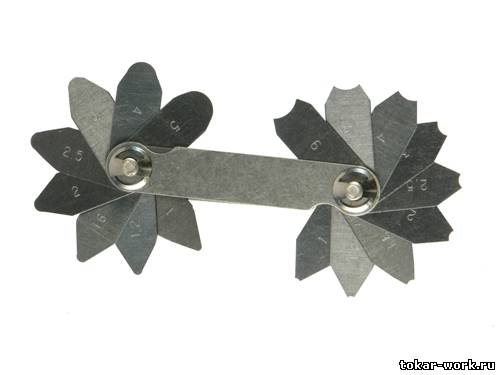

Радиусный шаблон
Радиусный шаблон



ГОСТ 4126-66


Радиусный шаблон применяется для измерения выпуклых и вогнутых поверхностей деталей. В процессе работы часто в чертежах встречается притупить острую кромку тем или иным радиусом или выполнить радиус R1 например. Для измерения данных радиусов и применяется радиусный шаблон. Радиусный шаблон используется в основном для серийного производства. При более точных параметрах радиусов применяется микроскоп.

Радиусные шаблоны изготавливают в нескольких исполнениях, и для каждого радиусного шаблона есть свой номер:


№1
Число шаблонов в наборе (выпуклых, вогнутых): 9
Измерительный радиус, мм: (1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6)

№2
Число шаблонов в наборе (выпуклых, вогнутых): 6
Измерительный радиус, мм: (8; 10; 12; 16; 20; 25)

№3
Число шаблонов в наборе (выпуклых, вогнутых): 12
Измерительный радиус, мм: (7; 8; 9; 10; 11; 12; 14; 16; 18; 20; 22; 25)

На каждом из шаблонов нанесен размер радиуса.
Это не весь список радиусных шаблонов, а только лишь некоторые виды из них, так же есть шаблон от 0,1 до 1мм.

Метод измерения

При измерении радиусным шаблоном не должно быть просветов между шаблоном и прилегающей к нему поверхности. Просвет может быть только в том случае, когда задается допуск на радиус, например: R1 ±0,2мм.
