Измерительный инструмент для наружных поверхностей
Измерительный инструмент для наружных поверхностей

В процессе работы возникает необходимость измерений и контроля обработанной поверхности. Измерительный инструмент настраивается на тот или иной размер, близкий к наибольшему предельному наружному размеру, но при этом не стоит забывать, что погрешность измерения должна быть меньше допуска на размер. Чем чище обработка, тем меньше погрешность измерения.

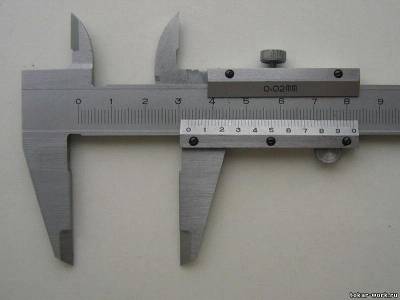

Штангенциркуль

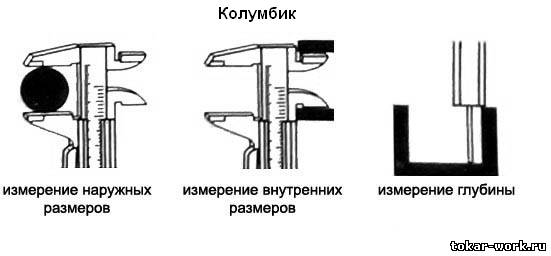

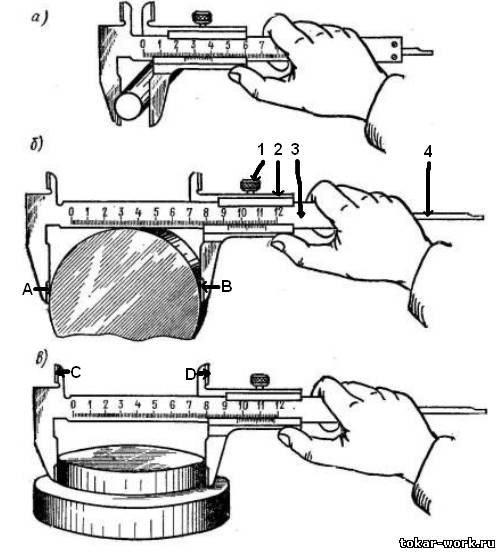

Штангенциркуль это самый распространенный инструмент для измерения размеров деталей, полученных в следствии черновой и чистовой обработки. На рисунке с буквами показан распространенный штангенциркуль или колумбик с двусторонним расположением губок ШЦ-І, при помощи которого измерение наружных поверхностей производится губками А и В, а внутренних – губками C и D.


А, В) правильное измерение малого и большого диаметра
Б) не правильное измерение большого диаметра

Характеристики штангенциркулей

ШтангенциркульТипПредел измерений, ммОтсчет по нониусу, ммВылет губок, мм
С двусторонним расположением губок и линейкой глубиномераШЦ-I
ШЦ-II
0...125
0...160
0...250
0,1
0,05
0,05; 0,1
40
45
60
С односторонним расположением губок и линейкой глубиномераШЦТ-I0...1250,140
С односторонним расположением губокШЦ-III1...160
0...250
0...400
250...630
320...1000
500...1600
800...2000
0,5
0,05; 0,01
0,1
0,1
0,1
0,1
0,1
45
60
60
80
80
80
80
Специальные с устройством для разметкиШЦ-III1500...3000
2000...4000
0,1
0,1
-


Выбор инструмента для измерений вала

Допуск на размер обрабатываемой заготовки, ммИзмерительный инструмент
0,5 и болееШтангенциркуль с отчетом по нониусу 0,1мм
0,25...0,50Штангенциркуль с отчетом по нониусу 0,05мм
0,05...0,25Микрометр с ценой деления 0,01мм
0,01...0,05Рычажный микрометр с ценой деления 0,002мм

Рекомендации по выбору измерительного инструмента в зависимости от значения допуска на размер.

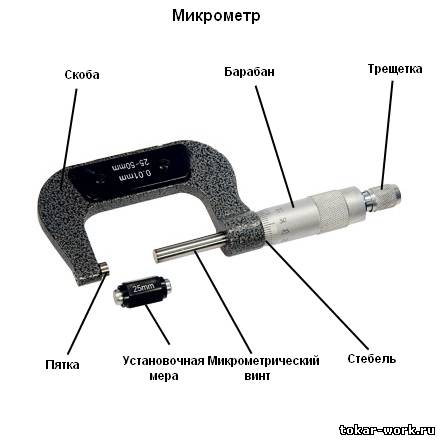

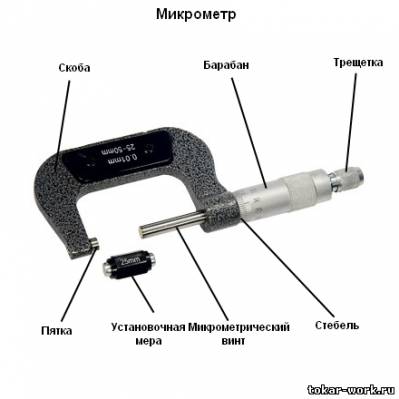

Микрометр

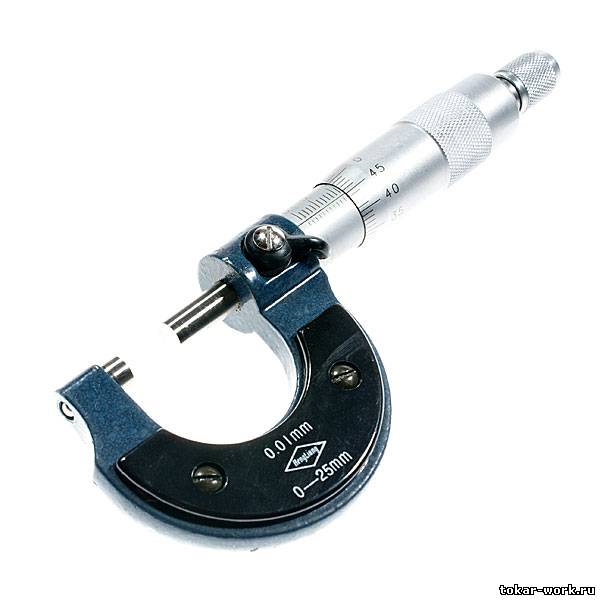

Микрометр относится к микрометрическим приборам измерения и предназначены для измерений валов до 600мм.

Микрометры с ценой деления 0,01мм

НаименованиеДиапазон измерений, ммДопускаемая погрешность измерения, мм
Микрометр 0-го и 1-го класса точности, модель МК0...25
0...25
±0,003
±0,004
Микрометры 1-го класса точности, выпускаемые с интервалом через 25мм25...100
100...300
±0,005
±0,006
Микрометры, выпускаемые с интервалом через 100мм300...600±0,008


Рычажный микрометр

Рычажный микрометр предназначен для измерений длин абсолютных и относительных при установке концевым мерам. Есть несколько типов рычажных микрометров: МР, МРК, МРИ, МРИК. Отличие рычажного микрометра от рычажной скобы (у рычажного микрометра есть барабан и шкала).

Рычажные микрометры с измерительной головкой

Диапазон измерений, ммПогрешность показаний, ммДиапазон измерений, ммПогрешность показаний, мм
МРИМРИКМРИМРИК
50...75±0,004±0,003300...400±0,007±0,005
75...100±0,004±0,003400...500±0,008±0,006
100...125±0,005±0,003500...600±0,010±0,008
125...150±0,005±0,003600...700±0,012±0,010
150...200±0,005±0,003700...800±0,014±0,012
200...250±0,006±0,004800...900±0,016±0,014
250...300±0,006±0,004900...1000±0,018±0,016
