Индикатор часового типа
Индикатор часового типа

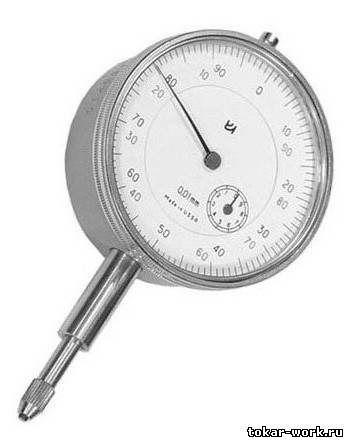

Индикатор часового типа состоит из:

1. корпус
2. стопор ободка
3. циферблат
4. ободок
5. стрелка
6. указатель полного числа оборотов стрелки
7. гильза
8. измерительный стержень
9. наконечник
10. шарик
11. головка

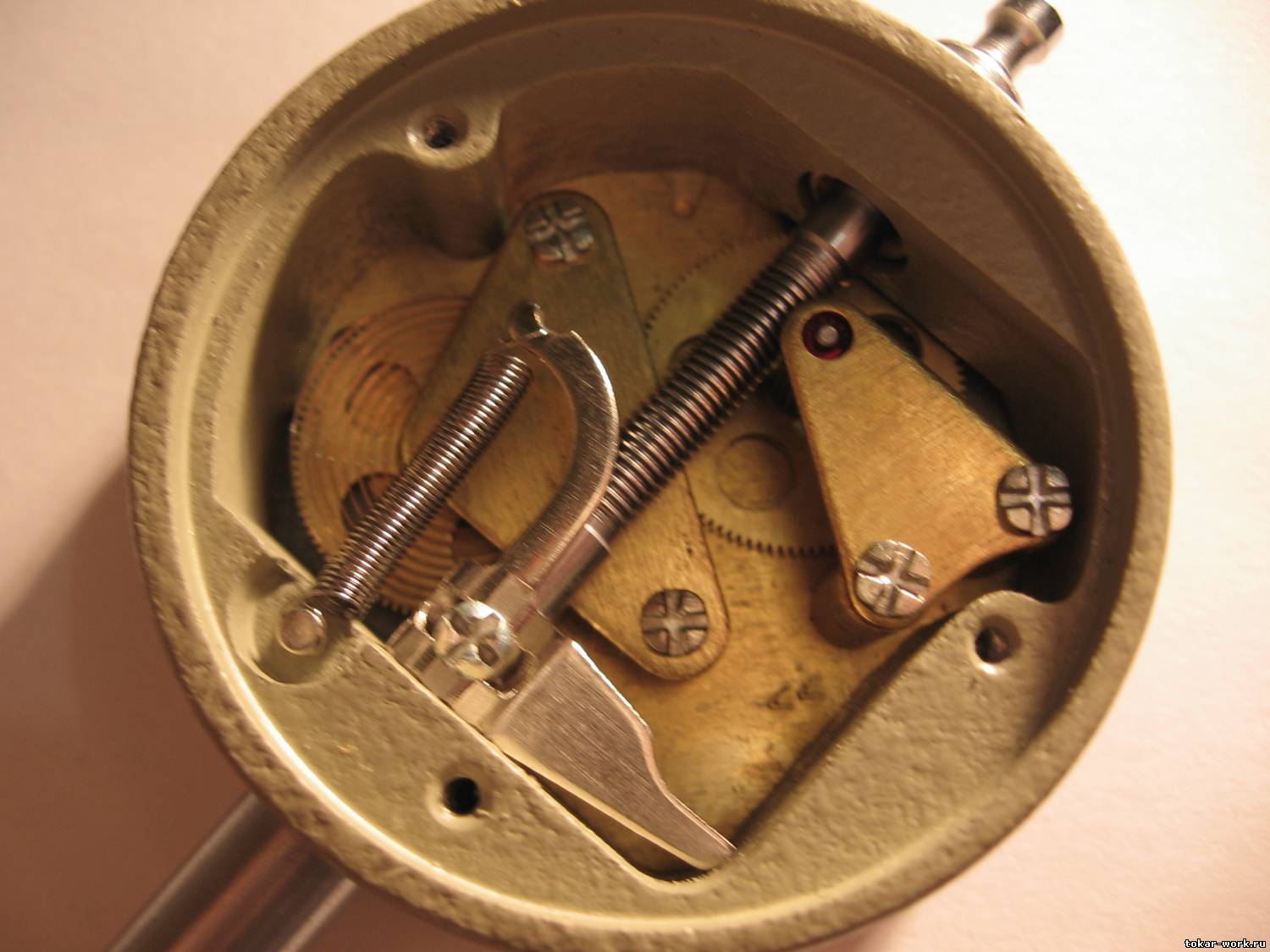

Внутренние устройство индикатора



1. пружинка
2. резьбовая ножка
3. шестерни для передачи движения стрелок
4. стопорные винтики
5. ленточная пружина
6. лапка для удержания пружины

ТипМодельЦена деления, ммДиапазон измерений, мм
С указателем числа оборотовИЧ2-20,010...2
НормальныеИЧ-100,010...10
БрызгозащитныеИЧ-10Б0,010...10
ПылезащитныеИЧ-100,010...10
С предохранением от ударовИЧ-5Р0,010...5
С торцовым расположением шкалыИТ2-20,010...2

Погрешность показаний составляет 0,012мм.

Индикаторы часового типа выпускаются в четырех исполнениях.:

1. нормального размера с диаметром ободка 58мм и пределами измерений 0…5 и 0…10мм
2. малогабаритные с диаметром ободка 42мм и пределами измерений 0…2мм
3. для торцевых измерений с диаметром ободка 42мм и пределами измерений 0…2мм
4. с увеличенной шкалой, диаметр ободка 90мм и предел измерений 0…5мм при цене деления 0,1мм

Индикаторы выпускаются с пределом измерения 25…50мм. Индикаторы с увеличенной шкалой имеют большой интервал делений, а так же широкие и четкие штрихи (деления), и крупные цифры на циферблате, что приводит к значительному облегчению при отсчете показаний и снижает утомляемость работников БТК и непосредственно рабочего при непрерывных измерениях.
